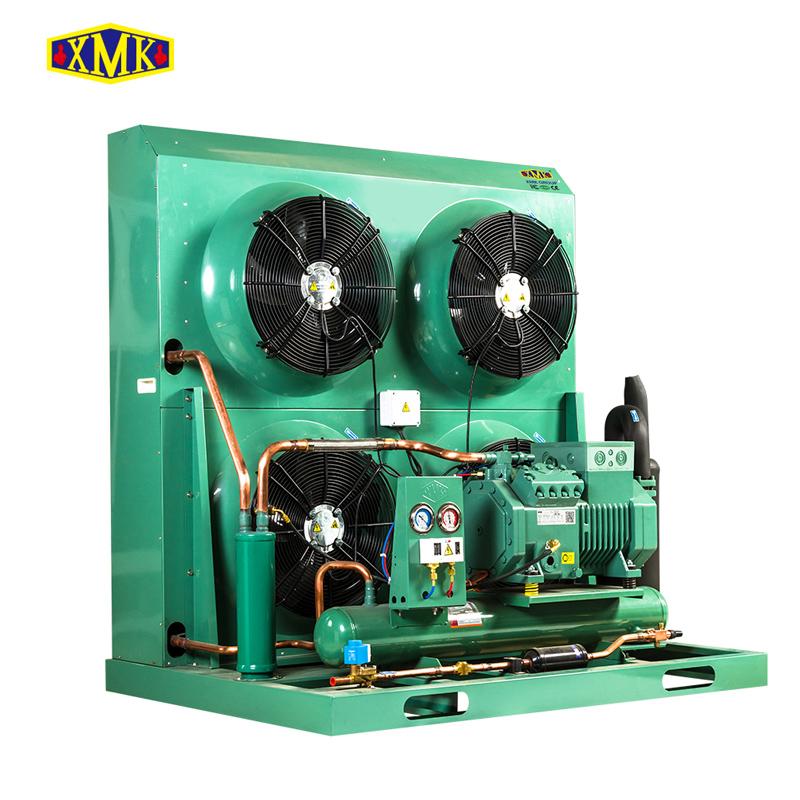

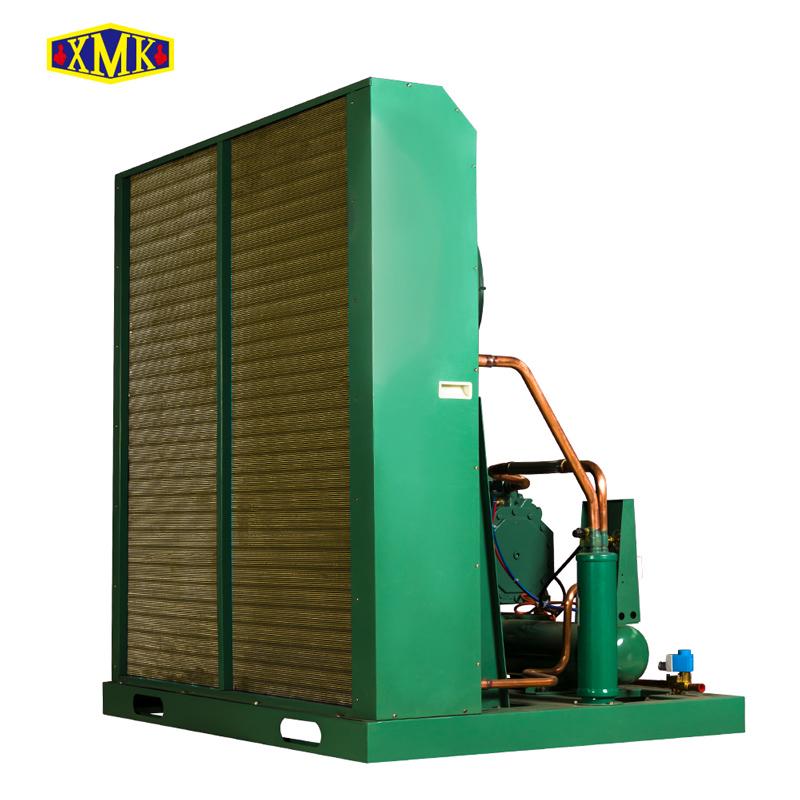

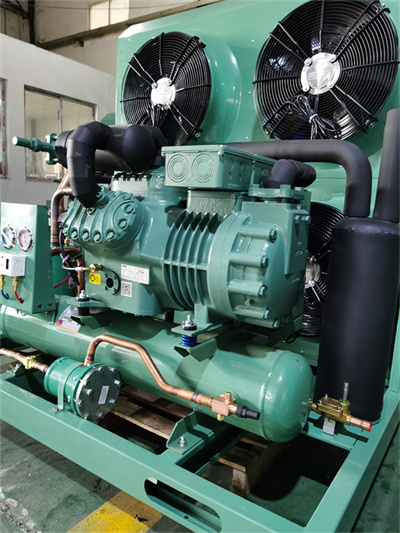

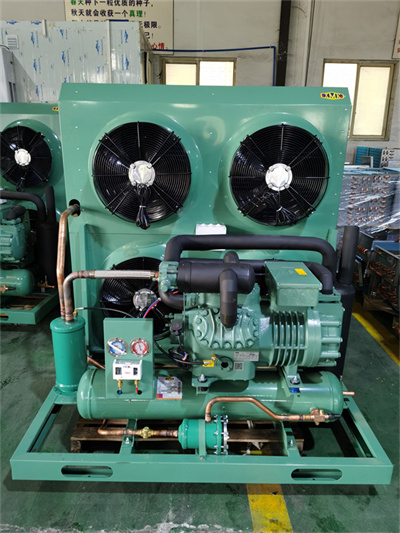

半封閉雙級壓縮冷凝機組采用比澤爾雙級壓縮機，功率從5HP—30HP，分風冷和水冷兩種型式，廣泛應用于速凍設備中。半封閉雙級壓縮冷凝機組具有較低的蒸發溫度，當使用R22時， 低蒸發溫度可達-50℃，當使用R404A時， 低蒸發溫度可達-65℃，可應用于低溫箱、速凍設備等裝置中。
貨號:
半封閉壓縮機敞開式風冷雙級速凍機組訂購 (最小量):
1付款:
出廠價原產地:
中國（廣州）顏色:
綠色（比澤爾色）發貨港口:
廣州發貨周期：
7-25天產品概述：

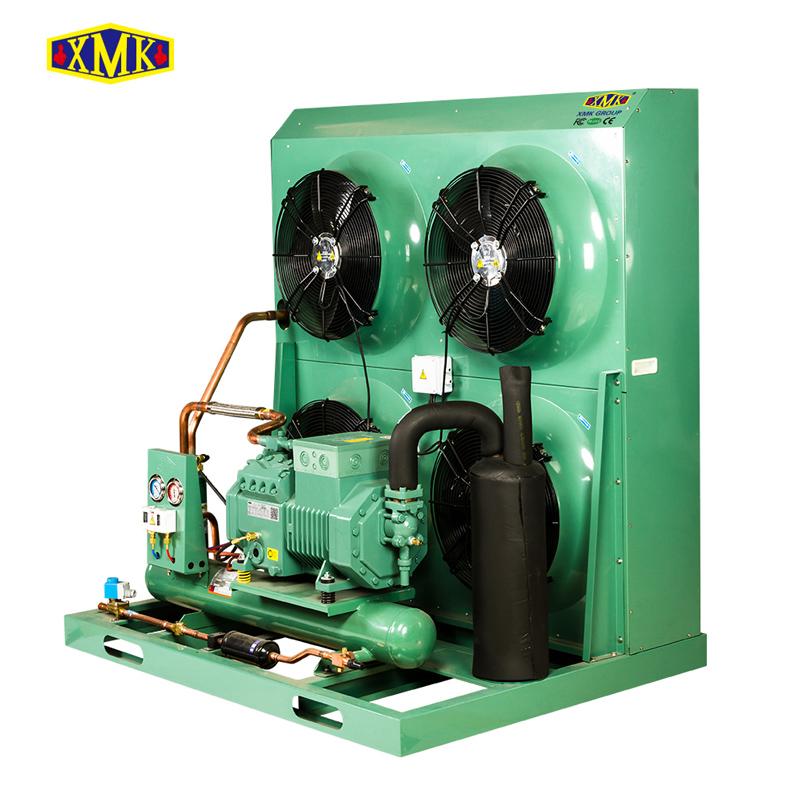

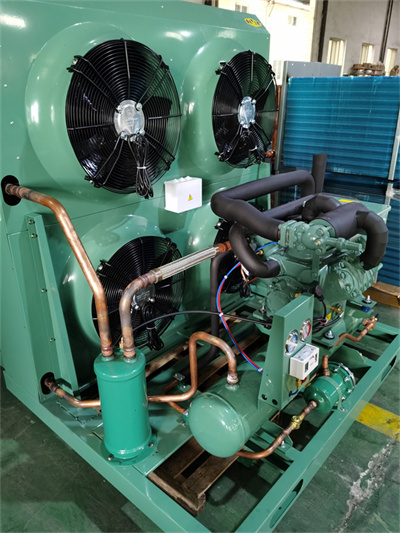

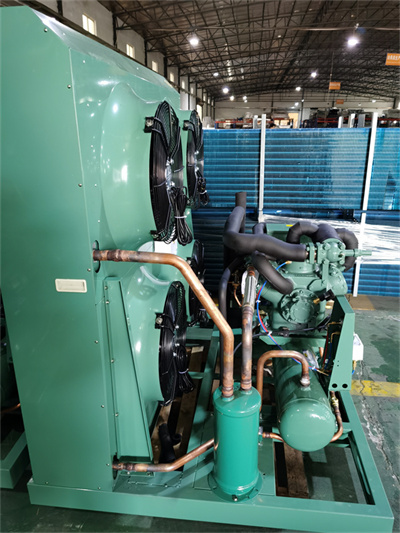

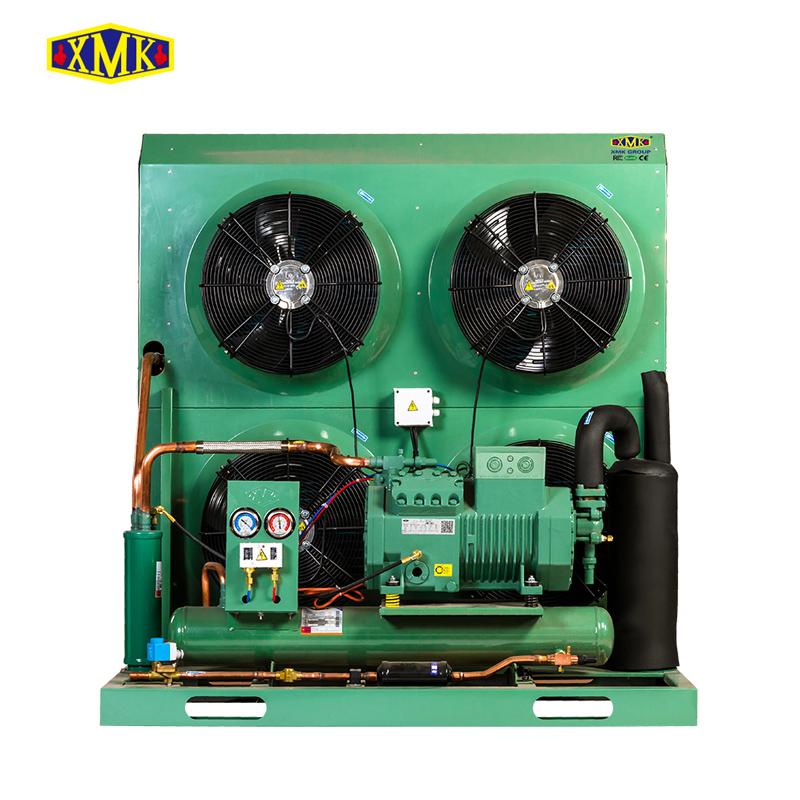

HCU系列風冷冷凝機組具有如下特點：

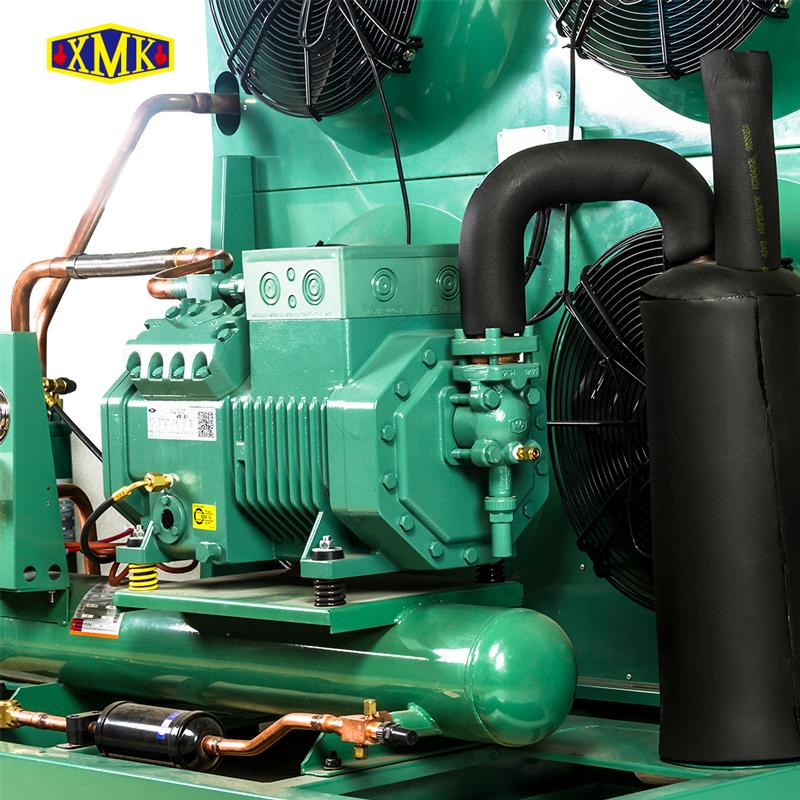

1、主機采用BITZER或FRASCOLD半封閉活塞式制冷壓縮機，質量好、可靠性高；

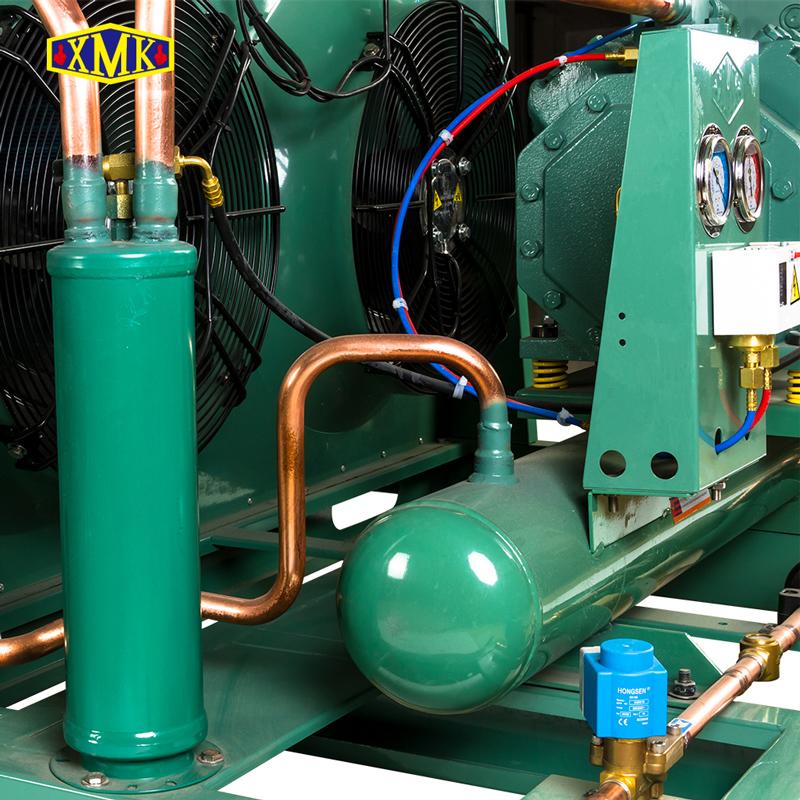

2、風冷冷凝器與壓縮機及各種配件安裝在一個整體的機架上，結構緊湊、操作檢修方便；
3、采用整體拉伸的高風圈型的冷凝器，采用外轉子風機，噪音小、效率高；
4、產品系列全，具有高溫、中溫、低溫及雙級速凍等工況設計，可滿足各種溫度的制冷設備使用；
5、可滿足R22、R404A、R507A、R448A、R449A等制冷劑使用
雙級速凍機組產品參數表：Freezing unit with two stage compressor
制冷劑 Refrigerant R404A/R507A
機組型號Model | HCU- | ||||||||
05JYB | 08JYB | 12JYB | 16JYB | 20JYB | 25JYB | 30JYB | |||
電源Power Supply | 3P/380V/50HZ | ||||||||
適用溫度Apply Temp. | -25℃~-55℃ | ||||||||
壓縮機 Comp. | 型號Model | S4T5.2Y | S4N8.2Y | S4G12.2Y | S6J16.2Y | S6H20.2Y | S6G25.2Y | S6F30.2Y | |
最大電流Max.I（A） | 14.0 | 17.0 | 24.0 | 31.0 | 37.0 | 43.0 | 51.0 | ||
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||||
電流Current（A） | 1.04 | 1.04 | 2.2 | 2.2 | 4.4 | 4.4 | 4.4 | ||
功率Power（W） | 240×2 | 240×2 | 548×2 | 548×2 | 548×4 | 548×4 | 548×4 | ||
轉速Rev（r/min） | 1330 | 1330 | 1380 | 1380 | 1380 | 1380 | 1380 | ||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -30℃ | 7.0/5.0 | 9.8/7.2 | 15.1/10.8 | 21.0/15.4 | 24.1/17.9 | 27.5/20.5 | 32.5/24.4 |
-35℃ | 5.7/4.6 | 8.1/6.5 | 12.6/9.8 | 17.6/13.8 | 20.3/16.0 | 23.1/18.4 | 27.3/21.9 | ||
-40℃ | 4.6/4.1 | 6.5/5.8 | 10.4/8.8 | 14.6/12.3 | 16.8/14.3 | 19.2/16.4 | 22.7/19.6 | ||
-45℃ | 3.7/3.6 | 5.2/5.2 | 8.4/7.8 | 11.9/10.9 | 13.7/12.6 | 15.6/14.5 | 18.6/17.3 | ||
-50℃ | 2.9/3.2 | 4.1/4.5 | 6.7/6.8 | 9.5/9.5 | 11.0/11.0 | 12.5/12.7 | 14.9/15.2 | ||
-55℃ | 2.2/2.7 | 3.1/3.9 | 5.2/5.9 | 7.4/8.3 | 8.6/9.6 | 9.8/11.0 | 11.7/13.1 | ||
-60℃ | 1.7/2.3 | 2.4/3.3 | 3.9/4.9 | 5.7/7.0 | 6.6/8.1 | 7.5/9.3 | 9.0/11.1 | ||
吸氣接口Suction Line（mm） | φ28 | φ28 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
供液接口Liquid Line（mm） | φ12 | φ12 | φ16 | φ22 | φ22 | φ22 | φ22 | ||
尺寸 Size | A（mm） | 1435 | 1435 | 1550 | 1550 | 1550 | 1550 | 1550 | |
B（mm） | 1050 | 1050 | 1150 | 1250 | 1250 | 1250 | 1250 | ||
C（mm） | 830 | 830 | 930 | 930 | 1630 | 1630 | 1630 | ||
安裝尺寸Install a×b（mm） | 900×1000 | 900×1000 | 900×1100 | 900×1200 | 934×1200 | 934×1200 | 934×1200 | ||
外形圖Dimension Drawing | B | B | B | B | C | C | C | ||
備注：參數標定為環境溫度32℃,帶經濟器運行。選擇膨脹閥時應考慮40K左右的過冷度。
